Приложение на GRP тръби и фитинги

1. Главна канализация под налягане/сила.

2. Преносна линия за сурова вода.

3. Разпределителна мрежа за питейна вода.

4. Система за отвеждане на дъждовни води и дренаж.

5. Индустриален тръбопровод.

6. Пречиствателна станция за води и отпадъчни води.

7. Инсталиране в открит изкоп.

8. Микротунелна тръбопроводна тръба.

9. Корпус на отвора, вентилационни шахти и канали.

10. Специални приложения: капаци на шахти и камери за проверка.

Предимство на GRP тръбите и фитингите

1. Отлична устойчивост на химикали и корозия.

2. Висока твърдост, за да устои на голямо натоварване.

3. Гладка вътрешна повърхност за постигане на висока хидравлична ефективност и абразивна устойчивост.

4. Устойчив на UV светлина и замръзване.

5. Леко тегло.

6. Лесен монтаж със съединителна връзка.

7. Персонализирано разнообразие от фитинги.

8. Разрешено ъглово настаняване.

9. Дълъг живот с най-малко 50 години.

10. Безопасност и здраве.

Референтен стандарт за GRP тръби и фитинги

AWWA C950

ASTM D3262/ASTM D3517/ASTM D3754

EN14364/EN1636/EN1796

ISO10467/ISO10639/ISO23856/ISO25780

Диапазон от размери на GRP тръби и фитинги

Размер: DN15—DN4000

Номинално налягане: гравитация—PN32

Клас на твърдост на пръстена: SN2500—SN50000

Дължина: 5.8M/6M/11.8M/12M или персонализирана

Тип край: обикновен край/край на гнездо/край на фланец

Тип на съединението: Гнездо с уплътнение/съединителна връзка/челно и обвивка/фланцево съединение


Гнездо с уплътнение	Съединителна връзка

Задник и обвивка	Фланцево съединение

Категория GRP фитинги

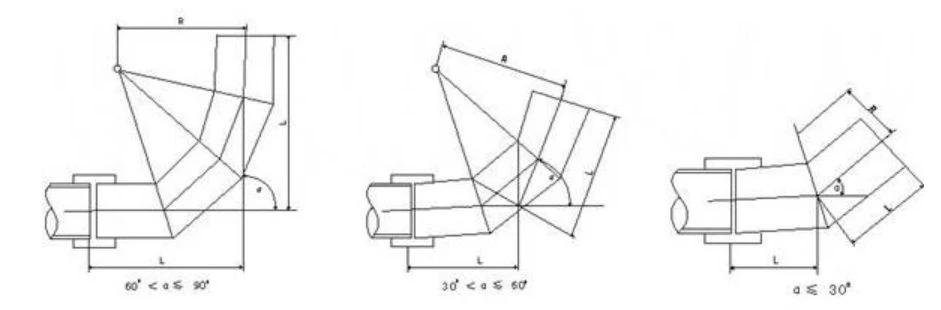

Огъване (11,25 градуса /22,5 градуса /30 градуса /45 градуса /60 градуса /90 градуса)

Тройник/Редуциращ тройник

Концентричен редуктор/Ексцентричен редуктор

Вграден фланец/разхлабен фланец

Шахта и ревизионна камера

GRP тръба за тунелиране

Стъклопластикови тръбопроводиса проектирани да отговорят на взискателните изисквания за изграждане и рехабилитация на тръбопроводи, използвайки методи за микротунелиране и повторно облицоване на тръби.

Предимство на GRP тръбопровода

1. Устойчивост на корозия, без поддръжка, дълъг експлоатационен живот (повече от 50 години)

2. Голям транспортен поток (GRP тръба N= 0.009-0.01; бетонна тръба N= 0.013-0.014)

3. Висока якост и голяма надлъжна сила на повдигане (GRP тръба, по-голяма или равна на 90Mpa)

4. Съпротивлението на триене между стената на тръбата и почвата е малко и силата на повдигане на конструкцията е малка

5. Леко тегло и удобно транспортиране и повдигане. Например, DN2000 тунелиране на бетонна тръба е 3499 kg/m, докато DN2000 GRP тръбопровод е 850 kg/m.

6. Строителни земни работи могат да бъдат намалени с 30 процента в сравнение с бетонни тръби

7. Скоростта на строителството е бърза, което е три пъти по-голямо от бетонната тръба

8. Силна диференциална устойчивост на слягане

9. Тръбопровод, който може да се използва за среда за предаване на налягане

10. Може да транспортира силно корозивни среди

Диапазон от размери на GRP тръбопроводи

Диаметри: DN300—DN4000

Твърдост на пръстена: SN20000—SN1000000

Материал на съединителя: GRP, въглеродна стомана, неръждаема стомана

Дължини на тръбите: 1M-5.8M

Максимална якост на натиск: 85N/mm²

Коефициент на безопасност на силата на повдигане: 3,5
